Farbkennung von Gasflaschen

Farbkennung von Gasflaschen

Umsetzung der Euro-Norm DIN EN 1089-3 "Farbkennzeichnung" von Gasflaschen in Deutschland

Mit dieser Information möchte die Gaseindustrie alle Anwender von industriellen und medizinischen Gasen auf die bevorstehenden Änderungen der Farbkennzeichnung von Gasflaschen hinweisen.

Die Euro-Norm DIN EN 1089-3 wurde im Juli 1997 veröffentlicht. Aufgrund besonderer nationaler Bedingungen ist die Norm in Deutschland spätestens ab dem 1. Juli 2006 anzuwenden.

Die Gaseindustrie hat wegen der großen Anzahl der im Verkehr befindlichen Gasflaschen beschlossen, mit der Umstellung bereits am 01.01.1998 zu beginnen und sie bis zum 1. Juli 2006 abzuschließen.

Durch die Markierung der neuen Farbkennzeichnung mit dem Großbuchstaben "N" (Neu, New, Nouveau) auf der Gasflaschenschulter und durch die unterschiedlichen Ventilanschlüsse nach DIN 477 für verschiedene Gasarten sind Verwechslungen praktisch ausgeschlossen. Der möglichen Verwechslung zwischen technischem und medizinischem Sauerstoff in der Umstellungsphase wird durch die Umstellungsreihenfolge begegnet.

Die einzig verbindliche Kennzeichung des Gaseinhaltes erfolgt auf dem Gefahrgutaufkleber. Die Farbkennzeichnung dient als zusätzliche Information über die Eigenschaften der Gase (brennbar, oxidierend, giftig usw.). Sie ist bereits erkennbar, wenn der Gefahrgutaufkleber wegen zu großer Entfernung noch nicht lesbar ist.

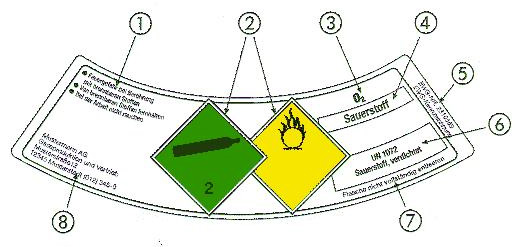

kennzeichnung_legende
  • Risiko und Sicherheitssätze
  • Gefahrzettel
  • Zusammenfassung des Gases bzw. des Gasgemisches
  • Produktbezeichnung des Herstellers
  • EWG-Nummer bei Einzelstoffen oder das Wort "Gasgemisch"
  • Vollständige Gasbenennung nach GGVS
  • Herstellerhinweis
  • Name, Anschrift und Telefonnummer des Herstellers

Wesentliche Punkte der DIN EN 1089-3 und Vereinbarungen des Industriegaseverbands zu deren Umsetzung in Deutschland

  • Die Norm gilt für industrielle und medizinische Gasflaschen, außer für Flüssiggasflaschen und Feuerlöscher.
  • Die Farbkennzeichnung ist nur für die Flaschenschulter vorgeschrieben. Falls entsprechend der Norm eine Kennzeichnung mit 2 Farben gefordert ist (z.B. Gasgemische für medizinische Anwendung), wird diese in Ringen auf der Flaschenschulter angebracht.
  • Die Farbe des zylindrischen Flaschenkörpers ist in der Norm nicht festgelegt. Um eine möglichst einheitliche Farbkennzeichnung für Anwender und Einsatzkräfte zu erzielen, hat sich die deutsche Gaseindustrie je nach Gasart auf ein bis drei Wahlmöglichkeiten wie folgt geeinigt : Der zylindrische Flaschenkörper kann in der alten Kennfarbe erhalten bleiben, wird jedoch aus Zweckmäßigkeitsgründen im Laufe der Zeit vorwiegend auf grau oder die neue Schulterfarbe umgestellt werden.
  • Der Großbuchstabe "N" weist auf die Farbkennzeichnung nach der neuen Norm hin und wird zweimal, gegenüberliegend versetzt, auf der Flaschenschulter aufgebracht. Die Farbe der "N"-Kennzeichung ist weiß, schwarz oder blau, je nach Schulterfarbe und Kontrast. Bei Flaschen, deren Kennzeichnungsfarbe sich nicht ändert, z.B. Wasserstoff oder Kohlendioxid, ist das "N" nicht erforderlich.
  • Um Verwechslungen zu vermeiden, wird die Umstellung von Flaschen für technischen Sauerstoff erst dann erfolgen, wenn die Umstellung der Flaschen für medizinischen Sauerstoff abgeschlossen ist, voraussichtlich frühestens ab 01.01.1999
  • Flaschen für Gase zu Inhalation (Atemgase) und für medizinische Anwendungen erhalten, zur deutlichen Unterscheidung von Gasflaschen für industriellen Einsatz, im zylindrischen Teil einen weißen Flaschenkörper.

Farbtafel 1: Reingase/Gasgemische für industriellen Einsatz

[table td1="Bezeichnung"  td2="Ist-Zustand
(überwiegend)" td3="" td4="Neu" td5=""] [td1] Sauerstoff techn. [/td1] [td1] c_farbe_01 [/td1] [td2]blau
blau[/td2] [td3]c_farbe_02 [/td3] [td4] weiss
blau[/td4] [td1]Acetylen [/td1] [td1]c_farbe_05-001[/td1] [td2]gelb
gelb (schwarz)[/td2] [td3]c_farbe_06 [/td3] [td4] kastanienbraun
kastanienbraun
(schwarz,gelb)[/td4] [td1]Argon [/td1] [td1]c_farbe_03-001[/td1] [td2]grau
grau[/td2] [td3] [/td3] [td4]dunkelgrün (grau)
dunkelgrün[/td4] [td1]Stickstoff [/td1] [td1] c_farbe_11[/td1] [td2]dunkelgrün
dunkelgrün[/td2] [td3]c_farbe_12[/td3] [td4]schwarz
dunkelgrürn
(grau, schwarz)[/td4] [td1]Kohlendioxid [/td1] [td1]c_farbe_03-001[/td1] [td2]grau
grau[/td2] [td3]c_farbe_03-001 [/td3] [td4] grau
grau[/td4] [td1]Xenon, Krypton, Neon[/td1] [td1]c_farbe_14[/td1] [td2]grau
grau
(schwarz)[/td2] [td3]c_farbe_04[/td3] [td4]leuchtendgrün
grau
(leuchtendgrün)[/td4] [td1]Wasserstoff[/td1] [td1]c_farbe_07-001[/td1] [td2]rot
rot[/td2] [td3]c_farbe_07-001[/td3] [td4]rot
rot[/td4] [td1]Formiergas
(Gemisch Stickstoff / Wasserstoff)[/td1] [td1][/td1] [td2]rot
rot (dunkelgrün)[/td2] [td3]c_farbe_10 [/td3] [td4] rot
grau[/td4] [td1]Gemisch Argon / Kohlendioxid[/td1] [td1]c_farbe_03-001[/td1] [td2]grau
grau[/td2] [td3][/td3] [td4]leuchtendgrün
grau[/td4] [td1]Druckluft[/td1] [td1]c_farbe_03-001[/td1] [td2]grau
grau[/td2] [td3][/td3] [td4]leuchtendgrün
grau[/td4] [td1]Helium[/td1] [td1]c_farbe_03-001[/td1] [td2]grau
grau[/td2] [td3][/td3] [td4]braun
grau[/td4] [/table]

Farbtafel 2: Reingase/Gasgemische für medizinischen Gebrauch und Inhalation

BezeichnungIst-Zustand
(überwiegend)		Neu
Sauerstoff med. c_farbe_01 blau
blau 		weiss
weiss
Distickstoffoxid med. grau (weiss)
grau 		weiss
blau
Kohlendioxid med. grau (weiss)
grau 		grau
weiss
Luft / Synthetische Luft blau
blau (schwarz) 		weiß
schwarz
weiß
Gemisch Helium / Sauerstoff blau
blau 		weiß
braun
weiß
Gemisch Sauerstoff / Kohlendioxid blau
blau 		weiß
grau
weiß
Gemisch Sauerstoff / Distickstoffoxid blau
blau 		weiß
blau
weiß
